1ο VIDEO: ΤΟ ΤΑΞΙΔΙ ΤΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ:

Ένα εκπαιδευτικό animation μικρού μήκους με θέμα την παραγωγή ηλεκτρικής ενέργειας στη Δυτική Μακεδονία.
Σύμπραξη της Παιδαγωγικής Σχολής και του Τμήματος Εικαστικών & Εφαρμοσμένων Τεχνών του Πανεπιστημίου Δυτικής Μακεδονίας.
Επιστημονική επιμέλεια - συντονισμός - σενάριο: Άννα Σπύρτου - Επίκουρος Καθηγήτρια (Παιδαγωγικό Τμήμα Δημοτικής Εκπαίδευσης)
Σκηνοθεσία - animation - αφήγηση - μουσική: Ηλίας Πιερράκος - Φοιτητής (Τμήμα Εικαστικών & Εφαρμοσμένων Τεχνών)
Το φιλμ είναι πόνημα ενός μήνα ασταμάτητης εργασίας (μέρα-νύχτα) και αναρτάται στο διαδίκτυο για λόγους προεπισκόπησης. Οι δημιουργοί του διατηρούν κάθε δικαίωμα διαχείρισης των πνευματικών δικαιωμάτων και προβολής του.
Φλώρινα 2011

=============================================================================



2ο VIDEO: ΠΑΡΑΓΩΓΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΜΕ ΠΕΡΙΣΤΡΟΦΗ ΕΝΟΣ ΠΗΝΙΟΥ ΚΟΝΤΑ ΣΕ ΜΑΓΝΗΤΗ!!

ΤΟ VIDEO ΕΙΝΑΙ ΠΑΡΑΓΩΓΗ ΤΟΥ ΣΕΡΑΦΕΙΜ ΜΠΙΤΣΙΟΥ ΑΠΟ ΤΟ ΕΚΦΕ ΚΑΡΔΙΤΣΑΣ:

 -----------------♦♦♦♦♦♦♦----------------

1η ΠΡΟΣΟΜΟΙΩΣΗ: ΠΑΙΞΕ ΔΙΑΔΡΑΣΤΙΚΑ ΣΤΗΝ ΠΑΡΑΚΑΤΩ ΠΡΟΣΟΜΟΙΩΣΗ ΤΟΥ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΚΟΛΟΡΑΝΤΟ, ΩΣΤΕ ΝΑ ΣΥΝΕΙΔΗΤΟΠΟΙΗΣΕΙΣ - ΠΡΑΤΤΟΝΤΑΣ - ΟΤΙ ΠΑΡΑΓΕΤΑΙ ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ ΜΟΝΟ ΑΝ ΥΠΑΡΧΕΙ ΚΙΝΗΣΗ ΤΟΥ ΜΑΓΝΗΤΗ ΚΟΝΤΑ ΣΤΟ ΠΗΝΙΟ ΚΑΙ ΤΟ ΑΝΤΙΣΤΡΟΦΟ!

Γεννήτρια
Κλικ για εκτέλεση

                                  -----------------♦♦♦♦♦♦♦----------------

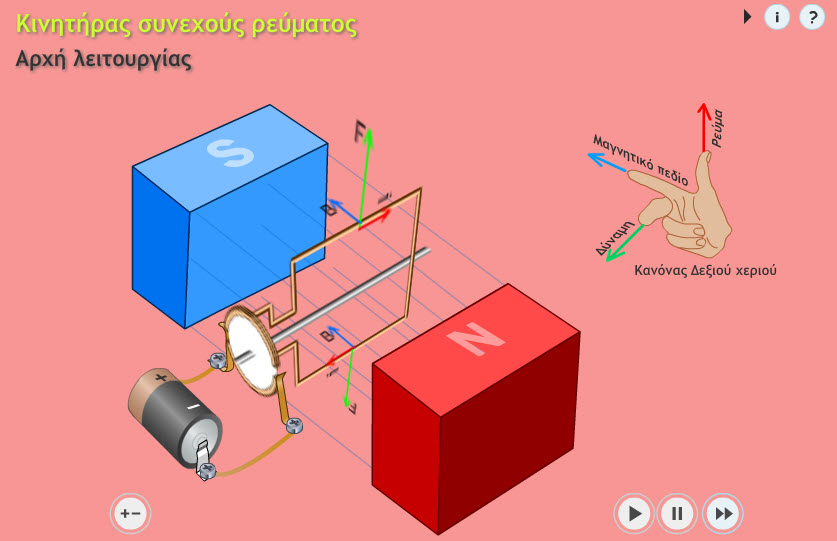

ΠΑΡΑΚΟΛΟΥΘΕΙΣΤΕ ΤΟΝ ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ ΗΛΕΚΤΡΙΚΟΥ ΚΙΝΗΤΗΡΑ, ΣΑΝ ΑΠΟΤΕΛΕΣΜΑ ΔΡΑΣΗΣ ΜΑΓΝΗΤΙΚΟΥ ΠΕΔΙΟΥ ΠΑΝΩ ΣΕ ΡΕΥΜΑΤΟΦΟΡΟ ΑΓΩΓΟ (ΑΠΟΘΕΤΗΡΙΟ: ΦΩΤΟΔΕΝΔΡΟ)

Some description



  -----------------♦♦♦♦♦♦♦----------------

3o VIDEO: ΔΕΙΤΕ ΠΩΣ ΤΟ ΕΚΦΕ ΑΧΑΡΝΩΝ ΕΦΤΙΑΞΕ ...ΜΠΑΤΑΡΙΑ ΑΠΟ ΝΕΡΑΝΤΖΙΑ!!!

Τα υλικά σας για να φτιάξετε την μπαταρία από νεράντζια είναι:
Νεράντζια (6)
Γαλβανισμένες βίδες για τον αρνητικό πόλο
Παραλληλόγραμμα φύλλα χαλκού για τον θετικό πόλο
Σύρματα χαλκού
Καλώδια με κροκοδειλάκια (2)
Λαμπάκι led

Η μπαταρία στηρίζεται στην οξειδοαναγωγική αντίδραση μεταξύ του ψευδαργύρου (γαλβανισμένο καρφί) και του χαλκού τα οποία τοποθετούνται μέσα στο διάλυμα του κιτρικού οξέος (ηλεκτρολύτης) που περιέχουν τα νεράντζια.

Mπορείτε να χρησιμοποιήσετε οποιοδήποτε άλλο φρούτο ή λαχανικό (λεμόνια, πορτοκάλια, μήλα, μπανάνες, πατάτες, ντομάτες). Η τάση που πετυχαίνουμε με αυτή τη μπαταρία είναι της τάξεως των 7V στην αρχή του πειράματος.

ΠΗΓΗ: ΕΚΦΕ ΑΧΑΡΝΩΝ

===================================================================================

2η ΠΡΟΣΟΜΟΙΩΣΗ: Αγωγοί - Μονωτές του Ηλεκτρικού Ρεύματος (www.seilias.gr)

ΑΓΩΓΟΙ: Τα σώματα που επιτρέπουν την κίνηση φορτισμένων σωματιδίων από μέσα τους ονομάζονται αγωγοί. Αγωγοί είναι τα μέταλλα, η Γη , το ανθρώπινο σώμα, τα υδατικά διαλύματα όπου υπάρχουν διαλυμένα άλατα κ.α.

ΜΟΝΩΤΕΣ: Εκείνα που δεν επιτρέπουν την κίνηση φορτισμένων σωματιδίων ονομάζονται μονωτές. Μονωτές είναι τα πλαστικά το ξύλο ο αέρας κλπ.
Some description

===================================================================================



Ας κουβεντιάσουμε για τη συμβατική φορά του ηλεκτρικού ρεύματος.

Some description

3η ΠΡΟΣΟΜΟΙΩΣΗ: Φορά και Ένταση Ηλεκτρικού Ρεύματος (www.seilias.gr)

Some description

==========================================================================

4η ΠΡΟΣΟΜΟΙΩΣΗ: Κίνηση Ηλεκτρονίων(Μικρόκοσμος) - Ηλεκτρικό ρεύμα(Μακρόκοσμος)

Το Υπουργείο θεωρεί ότι δεν μπορείτε να καταλάβετε τα περί κίνησης των ηλεκτρονίων στο εσωτερικό των μεταλλικών αγωγών (μικρόκοσμος), με αποτέλεσμα να δημιουργείται το ηλεκτρικό ρεύμα (μακρόκοσμος). Αν όμως εσείς έχετε περισότερες απαιτήσεις από τον εαυτό σας, από αυτές που σας προσάπτει το Υπουργείο, τότε παρακολουθήστε την παρακάτω προσομοίωση του κ. Ηλία Σιτσανλή:

Some description

===================================================================================

5η ΠΡΟΣΟΜΟΙΩΣΗ: Το Ταξίδι των Ηλεκτρονίων μέσα στα καλώδια

Some description

===================================================================================



6η ΠΡΟΣΟΜΟΙΩΣΗ: ΝΟΜΟΣ ΤΟΥ ΟΗΜ ΜΕΣΩ ΠΡΟΣΟΜΟΙΩΣΗΣ ΤΟΥ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΤΟΥ ΚΟΛΟΡΑΝΤΟ (PhET).

Δείτε πώς η εξίσωση του νόμου του Ohm σχετίζεται με ένα απλό κύκλωμα. Ρυθμίστε την τάση και την αντίσταση, και δείτε την αλλαγή στην ένταση του ρεύματος σύμφωνα με το νόμο του Ohm. Τα μεγέθη των συμβόλων στην εξίσωση μεταβάλλονται για να ταιριάζουν με το διάγραμμα του κυκλώματος.

— ♦ ♦ ♦ ♦



1ο ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ : ΠΕΙΡΑΜΑΤΙΚΗ ΕΠΙΒΕΒΑΙΩΣΗ ΤΟΥ ΝΟΜΟΥ ΤΟΥ OHM

— ♦ ♦ ♦ ♦

7η προσομοίωση: Κατασκευή κυκλωμάτων (μόνο DC), εικονικό εργαστήριο (PhET)

 Κατασκευάστε ηλεκτρικά κυκλώματα με αντιστάτες, λαμπτήρες, μπαταρίες και διακόπτες και πάρτε μετρήσεις με εργαστηριακό εξοπλισμό όπως το ρεαλιστικό αμπερόμετρο και βολτόμετρο. Κάντε κλικ πάνω στην εικόνα για να κατεβάσετε την προσομοίωση στον υπολογιστή σας και μετά να εκτελέσετε την υπέροχη αυτή προσομοίωση του Πανεπιστημίου Colorado

Κατασκευή κυκλωμάτων (μόνο DC), εικονικό εργαστήριο
Κλικ για εκτέλεση

                      — ♦ ♦ ♦ ♦



Πως να κατεβάσετε... και μετά να εκτελέσετε προσομοίωση PhET χωρίς σύνδεση.

Προηγουμένως όμως διαβάστε τα παρακάτω....για να γίνουν όλα σωστά, χωρίς δυσάρεστες εκπλήξεις......

   — ♦ ♦ ♦ ♦

2ο ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ ΓΙΑ ΠΕΙΡΑΜΑ ΠΡΟΣΟΜΟΙΩΣΗΣ : ΚΑΤΑ ΣΕΙΡΑ ΣΥΝΔΕΣΗ ΑΝΤΙΣΤΑΤΩΝ



 — ♦ ♦ ♦ ♦



3ο ΦΥΛΛΟ ΕΡΓΑΣΙΑΣ ΓΙΑ ΠΕΙΡΑΜΑ ΠΡΟΣΟΜΟΙΩΣΗΣ : ΠΑΡΑΛΛΗΛΗ ΣΥΝΔΕΣΗ ΑΝΤΙΣΤΑΤΩΝ

— ♦ ♦ ♦ ♦

ΣΥΝΕΧΕΣ ΗΛΕΚΤΡΙΚΟ ΡΕΥΜΑ - Β΄ ΘΕΜΑ - ΤΡΑΠΕΖΑΣ ΘΕΜΑΤΩΝ (ΟΛΑ ΤΑ ΘΕΜΑΤΑ)

———— ♦ ♦ ♦ ♦ ————
